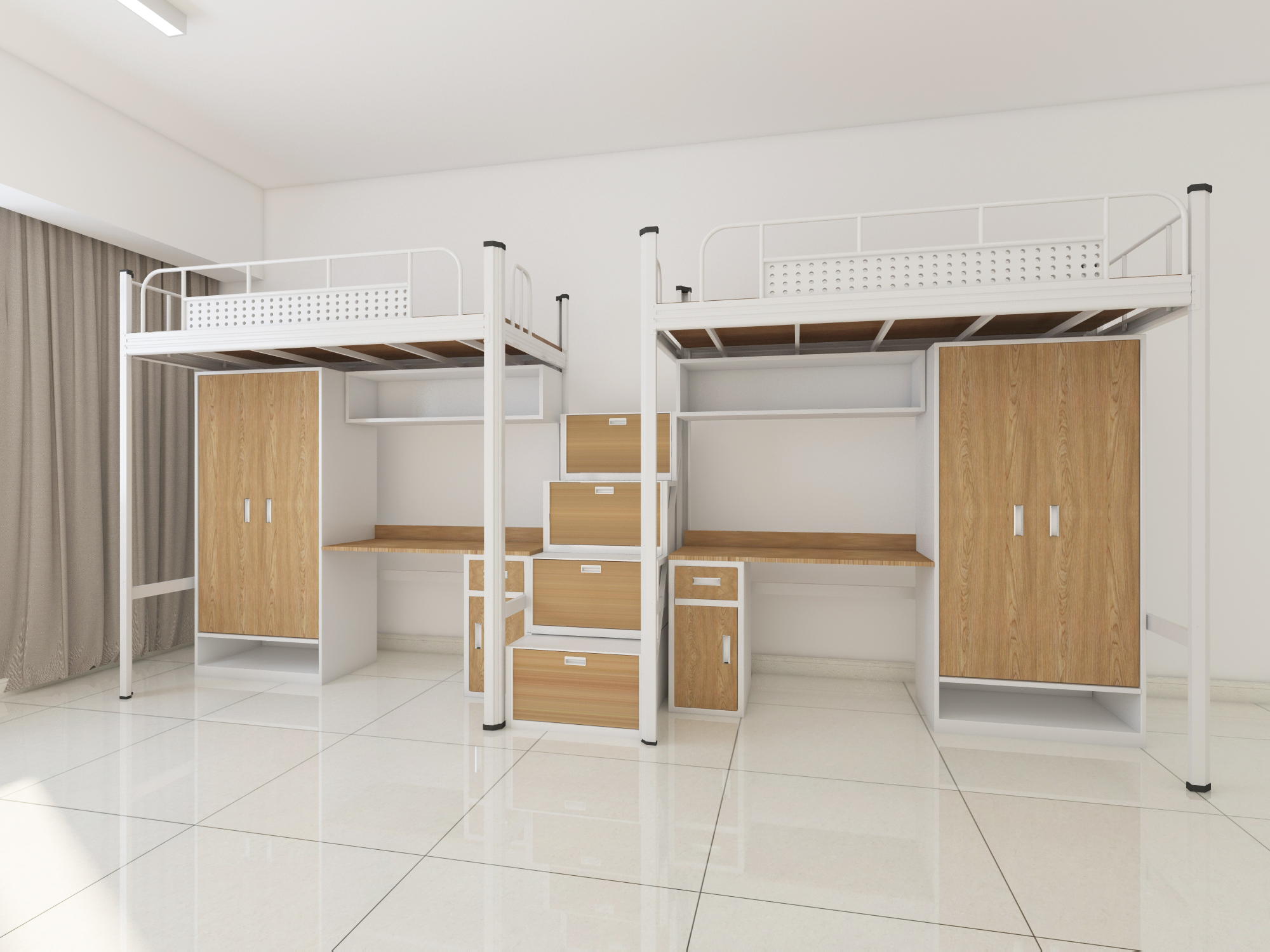

學校宿舍用的上下鋪鐵床尺寸設計

上下床尺寸：W1980×D980×H1930(mm)

產品各部位材質規格及描述：

1、床邊立柱: 采用冷軋鋼板符合國家標準（GB/T 5213-2008），經特制成型線軋制而成,其立面為中空異形（方便雙面噴涂，不能用方管或圓管），立柱正面為斜邊形設計，起到防撞作用，并有4條加強筋，與橫梁連接面的成型厚度應為28mm,立面成型后尺寸為65mm*65mm,材料厚度為1.3mm，連接處光滑、平順手感好、無毛刺.

2、長橫梁：采SPCC優質冷軋鋼板經特制成型線軋制無縫焊接而成，正面有兩條加強筋，底部為圓弧形設計，起到防撞作用，閉口管比開口管更加牢固，立面成型后尺寸為81mm*35mm,材料厚度為1.3mm。                                                                                                                                                                      3、短橫梁：用優質SPCC冷軋鋼板經特制成型線軋制無縫焊接而成，正面有兩條加強筋，底部為圓弧形設計，起到防撞作用，閉口管比開口管更加牢固，立面成型后尺寸為81mm*35mm,材料厚度為1.2mm。

4、前護欄：主體設計為圓形，支架為1.0mm厚圓管，成型尺寸為W1300*H280,支架內框需有三條豎管，整個護欄的高度220mm，(GB-3328-82)符合床類主要尺寸國家標準

5、側護欄：采用19*1.0mm圓管一橫兩豎的做法。

1.8、床支撐：采用尺寸為20*30*0.9mm優質方管制作，掛在長橫梁里面，床板壓住后無法取出來，避免取出當做暴力工具。

6、樓梯：中梯支架采用尺寸為30*30*1.0mm方管焊接而成，樓梯板采用防滑板設計，起到防滑作用，踏板表面需加有防滑凹凸條.

7、連接處掛鉤：床橫梁與床立柱卡式連接件：不低于28×28×2.0×192mm 連接方式：采用“H”型卡扣式連接（無螺絲連接），連接件采用≥2.0mm 冷軋鋼板沖壓成型。

8、鐵床部份焊接采用二氧化碳保護焊接焊接工藝符合(HG/T2537)。鐵板表面經除油，去銹，磷化靜電噴粉.高溫固化而成。

9、整張床連接部份采用掛件連接，不采用螺絲連接，每張床可承重500kg。

10、膠套：立柱上端及下端均采用ABS工程塑料套（塞），形狀與立柱完全吻合，高度為28mm，起到防潮的作用。

11、床底柜：600*800*450主體采用0.8mm厚冷軋薄形鋼板符合國家標準（GB700-88)經折彎、沖壓、高頻焊接成形；，所有鋼材焊接口打磨光滑，鋼材經除油、除銹、水基脫脂、水基中和，表面調整、磷化等工序后靜電噴EE248環氧型樹脂粉沫涂料，經200℃高溫固化而成。

12、床的各部位尺寸及安全要求符合(GB10000-88)標準。尺寸要求：安全欄板缺口長：500~600 mm ；扶梯凈寬：≥300mm，扶梯梯蹬凈間距：300~340 mm；梯蹬表面帶防滑；

辦公桌+書架：1200*600*1690選用優質國標上海寶鋼書桌臺面厚度為1.0mm，書柜0.8mm經激光切割下料數控折彎全自動焊接成形；外表除油、除銹、水基脫脂、水基中和，表面調整、磷化等工序后靜電噴EE248環氧型樹脂粉沫涂料，經200℃高溫固化而成，符合GB/T1766-2008測定.
